Sisipan CNC Mesin Pengisar Memproses Bilah Bulat

Kilang China TXMC telah lama menumpukan pada pengeluaran CNC Sisipan Mesin Pengisar Memproses Bilah Bulat dan alat mengisar semula. Dengan pasukan R&D profesional dan kawalan kualiti yang ketat, kami menyediakan penyelesaian perkakas yang stabil, tepat dan cekap di seluruh negara. Peralatan kami berjaya digunakan dalam industri seperti perkakasan dan automotif, memperoleh reputasi yang kukuh melalui inovasi teknologi dan ketukangan.
Model: TX-MD400 PLUS

Hantar Pertanyaan

Penerangan Produk

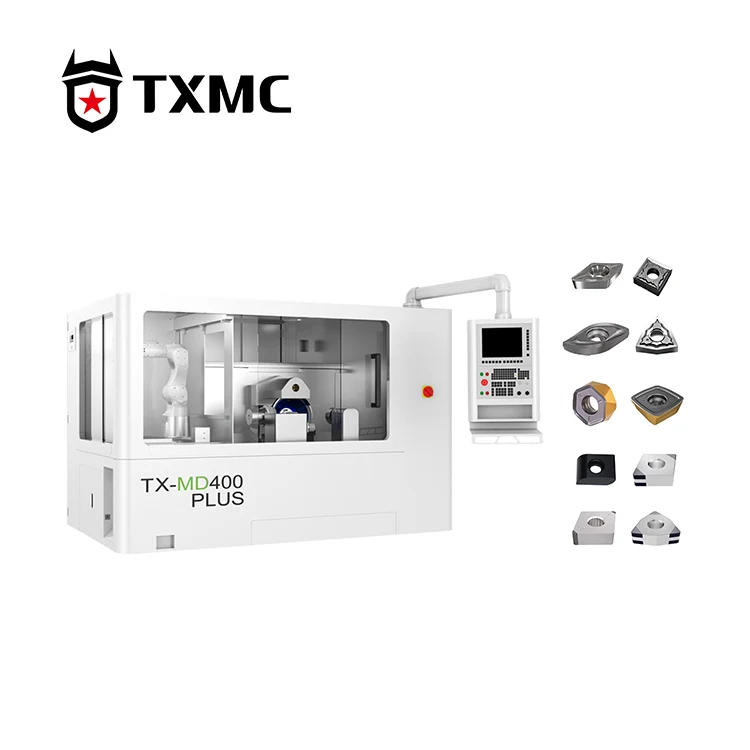

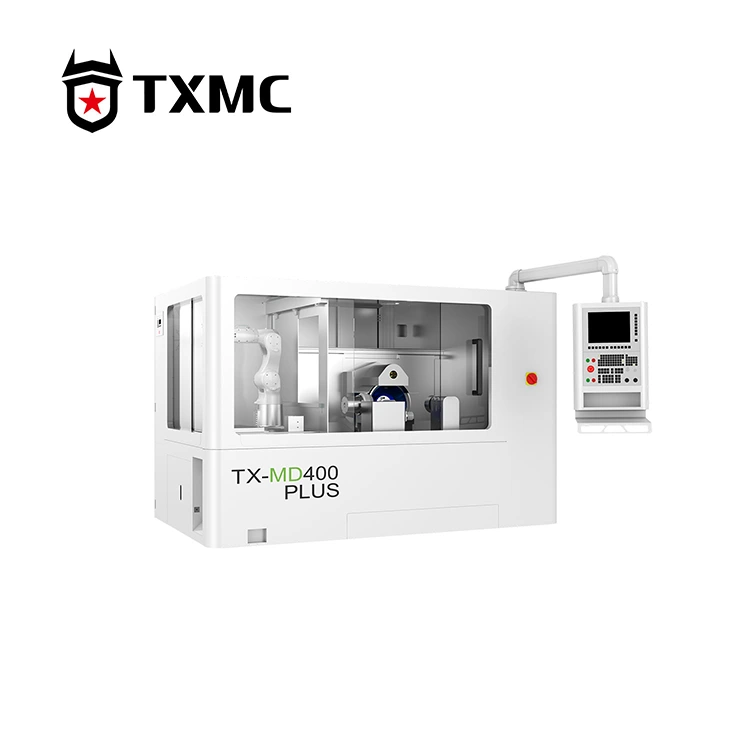

Jenama TXMC TX-MD400 PLUS CNC Sisipan Mesin Pengisar Memproses Bilah Bulat direka khusus untuk mengisar sisipan boleh diindeks dan boleh melengkapkan chamfering dua muka dalam satu persediaan. Mesin ini mempunyai keupayaan mengisar sisipan bukan standard yang unik yang membolehkan tetapan pemesinan pantas untuk lengkung yang rumit, involutes dan keperluan pengisaran khusus lain dengan hanya mengimport lukisan. Ia juga menampilkan pangkalan data dengan spesifikasi untuk semua sisipan standard ISO, membolehkan pengendali hanya melakukan pemesinan sisipan dengan memasukkan parameter yang sesuai berdasarkan keperluan proses.

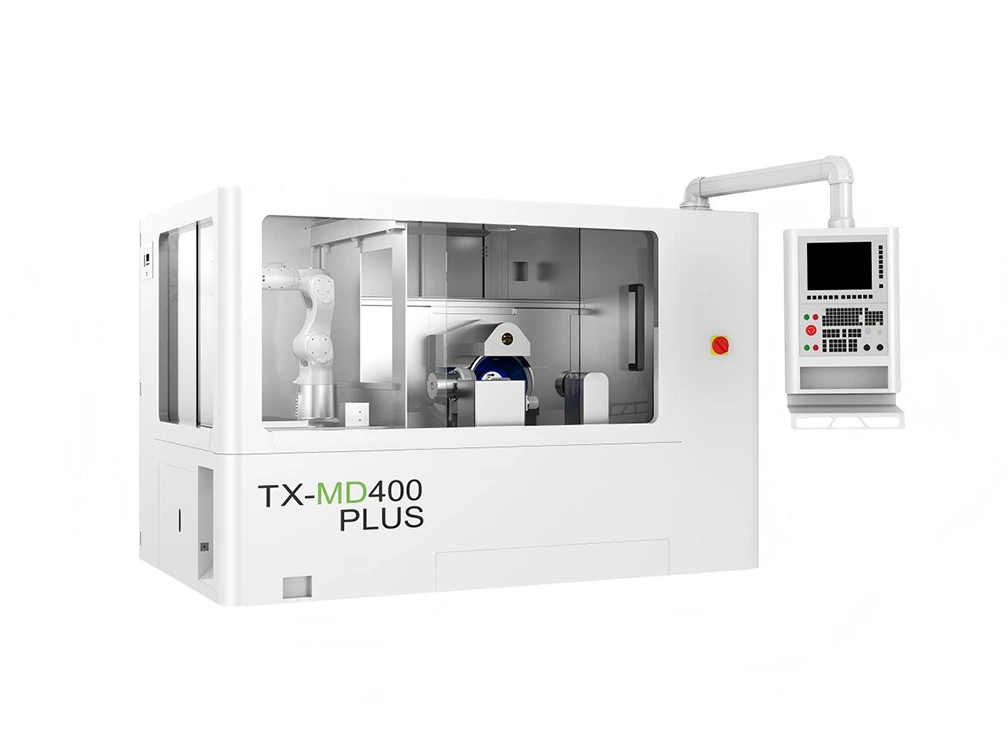

Water Cooled Model Automatic Cutters Grinding Machine

Parameter Produk

Bulatan sisipan tertera minimum	2.8mm	Kelajuan putaran maksimum paksi B	360°/S
Bulatan sisipan terhad maksimum	40mm	Ketepatan kedudukan paksi B	0.005°
Diameter roda pengisaran	400mm	Ketepatan kedudukan berulang paksi B	0.002°
Kelajuan gelendong maksimum	2000 r/min	Julat putaran paksi-C	-90°~ +28°
Kuasa motor gelendong	12KW	Kelajuan putaran maksimum paksi C	150°/S
Perjalanan paksi X	160mm	Ketepatan kedudukan paksi-C	6 saat arka
Kelajuan bergerak maksimum paksi X	10000mm/min	Ketebalan pengapit maksimum	25mm
Ketepatan kedudukan paksi-X	0 .002 mm	Tekanan pengapit	500~9000N
Ketepatan kedudukan berulang paksi X	0.001mm	Tekanan udara termampat	0.6MPa
Y-axis joumey	580mm	Mod pelarasan	Pelarasan Dalam Talian
Kelajuan bergerak maksimum paksi Y	10000mm/min	Jumlah kuasa elektrik	30 kVA
Ketepatan kedudukan paksi Y	0.002mm	Berat mesin	6000KGS
Ketepatan kedudukan berulang paksi Y	0.001mm	Dimensi	295x190x211sm

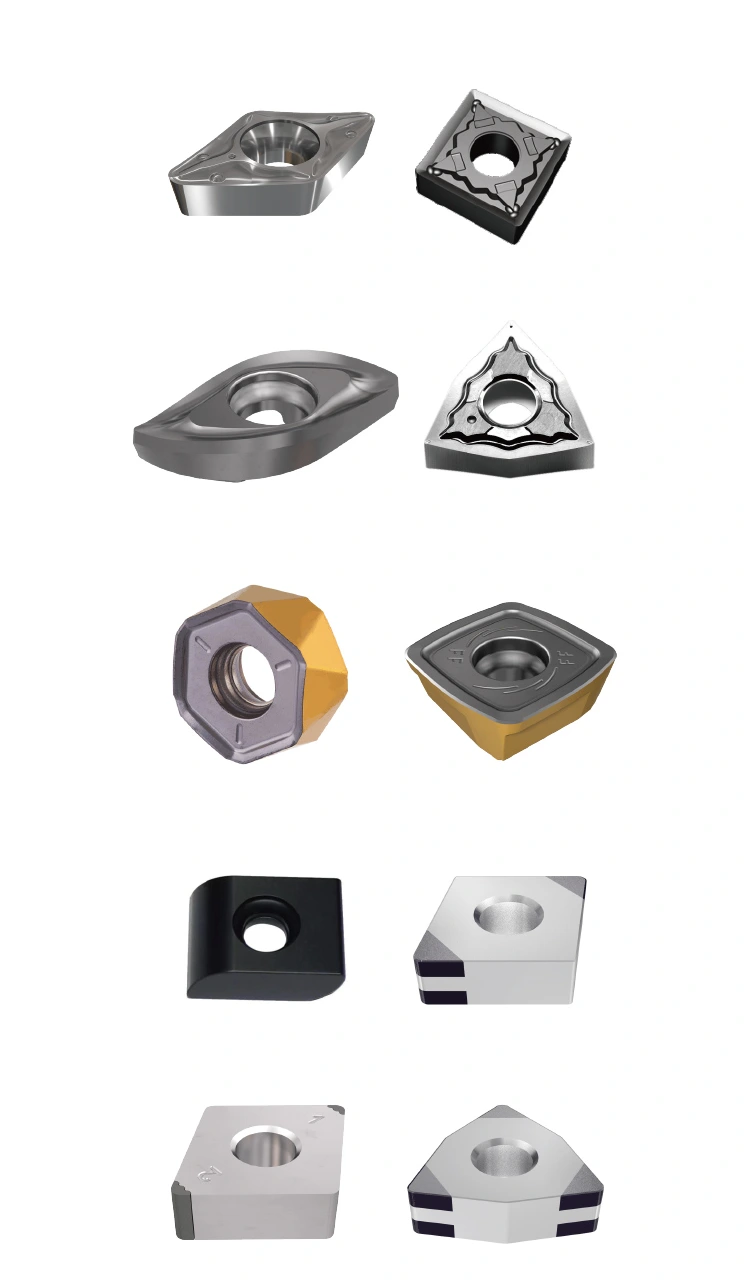

Water Cooled Model Automatic Cutters Grinding Machine

Ketahui lebih lanjut

Bilah Bulat Pemprosesan Mesin Pengisar Sisipan CNC menampilkan konfigurasi teras yang dipertingkatkan. Paksi X dan Y menggunakan panduan penggelek berketepatan tinggi THK dengan motor linear Akribis, manakala paksi B dan C menggunakan motor pemacu terus DD dengan struktur berpaten yang memberikan hingar rendah, variasi tork rendah dan ketegaran ultra tinggi, membolehkan operasi tanpa penyelenggaraan jangka panjang. Dari segi kuasa, ia mempunyai gelendong elektrik segerak Taiwan 12kW yang memastikan ketegaran, rintangan hentakan dan daya tahan melalui kawalan tork yang berterusan, menghasilkan peningkatan daya pengisaran dan operasi yang lebih senyap. Ia menggunakan probe KEYENCE untuk mengukur lilitan luar alat pemotong dengan tepat dan mengimbangi makro pusat untuk dimensi bulatan dalam yang tepat. Badan mesin diperbuat daripada besi tuang kelabu gred HT300, yang strukturnya stabil dan tidak mudah cacat selepas rawatan penuaan semula jadi, dan mempunyai rintangan kejutan yang sangat baik.

Teg Panas: kualiti CNC Sisipan Mesin Pengisar Memproses Bilah Bulat, beli Pemprosesan Bilah Bulat, Mesin Pengisar Tersuai
