Mesin Pengisar Sisipan Periferal CNC

Sebagai salah satu pengeluar domestik terkemuka Mesin Pengisar Sisipan Periferal CNC, TXMC beribu pejabat di Wenling, Zhejiang. Dengan lebih 20 tahun kepakaran perkakas, ia menguruskan rantaian penuh daripada R&D hinggalah kepada perdagangan, berkhidmat di 128 negara. Rangkaian produknya termasuk pengisar ketepatan untuk mata gerudi, pili, alatan pelarik dan persisian, dan TXMC berharap untuk mencipta nilai masa hadapan dengan anda.

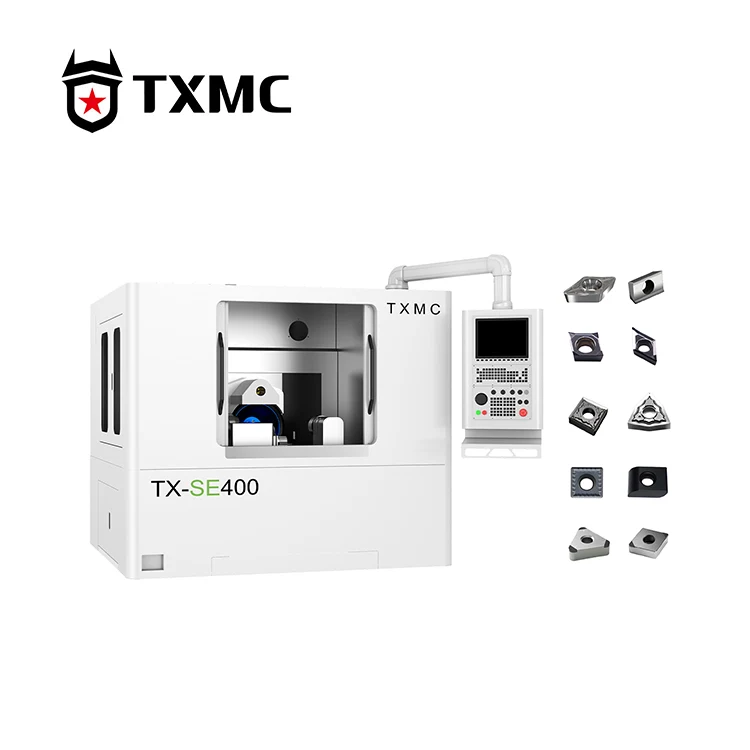

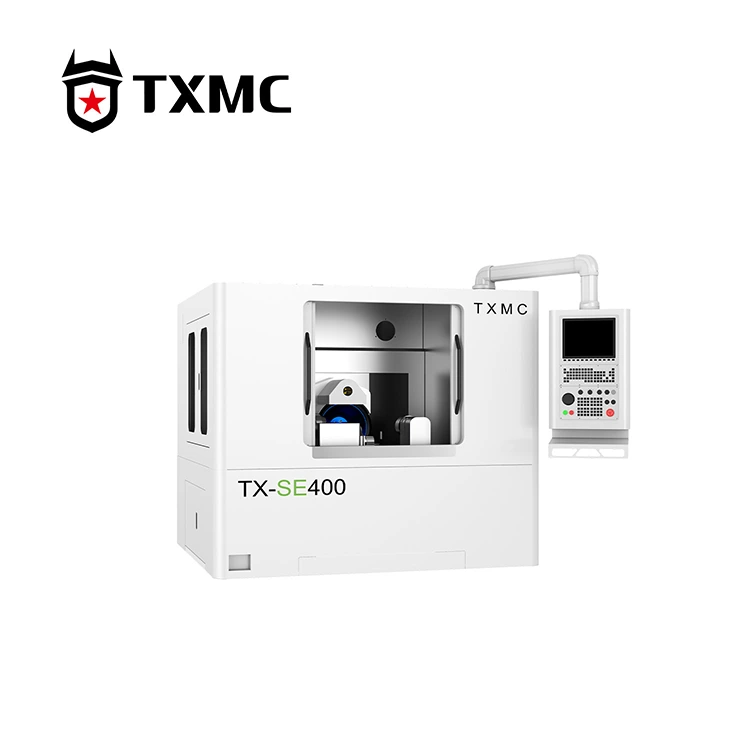

Model: TX-SE400

Hantar Pertanyaan

Penerangan Produk

Jenama TXMC TX-SE400 CNC Peripheral Inserts Grinding Machine ialah mesin khusus untuk mengisar tepi persisian sisipan boleh diindeks. Ia bukan sahaja mendayakan chamfering sisipan satu sisi tetapi juga secara inovatif membangunkan keupayaan mengisar sisipan yang tidak standard. Untuk mengisar lengkung kompleks dan involutes, tetapan pemesinan boleh dilengkapkan dengan satu klik dengan mengimport lukisan.

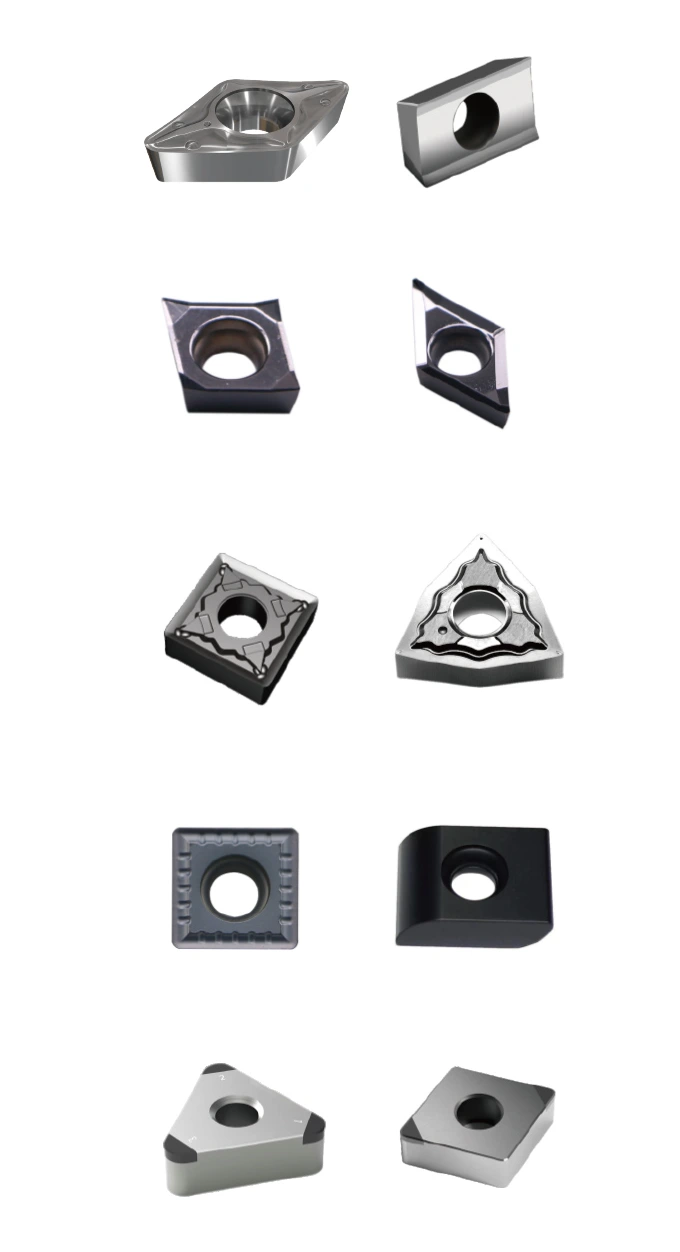

CNC Peripheral Inserts Grinding Machine

Parameter Produk

Bulatan sisipan tertera minimum	2.8mm	Kelajuan putaran maksimum paksi B	360°/S
Bulatan sisipan terhad maksimum	40mm	Ketepatan kedudukan paksi B	0.005°
Diameter roda pengisaran	400mm	Ketepatan kedudukan berulang paksi B	0.002°
Kelajuan gelendong maksimum	2000 r/min	Julat putaran paksi-C	-90°~ +28°
Kuasa motor gelendong	5.5KW	Kelajuan putaran maksimum paksi C	150°/S
Perjalanan paksi X	100mm	Ketepatan kedudukan paksi-C	6 saat arka
Kelajuan bergerak maksimum paksi X	10000mm/min	Ketebalan pengapit maksimum	25mm
Ketepatan kedudukan paksi-X	0.002 mm	Tekanan pengapit	500~9000N
Ketepatan kedudukan berulang paksi X	0.001mm	Tekanan udara termampat	0.6MPa
Y-axis joumey	200mm	Mod pelarasan	Pelarasan Dalam Talian
Kelajuan bergerak maksimum paksi Y	10000mm/min	Jumlah kuasa elektrik	30 KVA
Ketepatan kedudukan paksi Y	0.002mm	Berat mesin	4000 kg
Ketepatan kedudukan berulang paksi Y	0.001mm	Dimensi	230x195x195sm

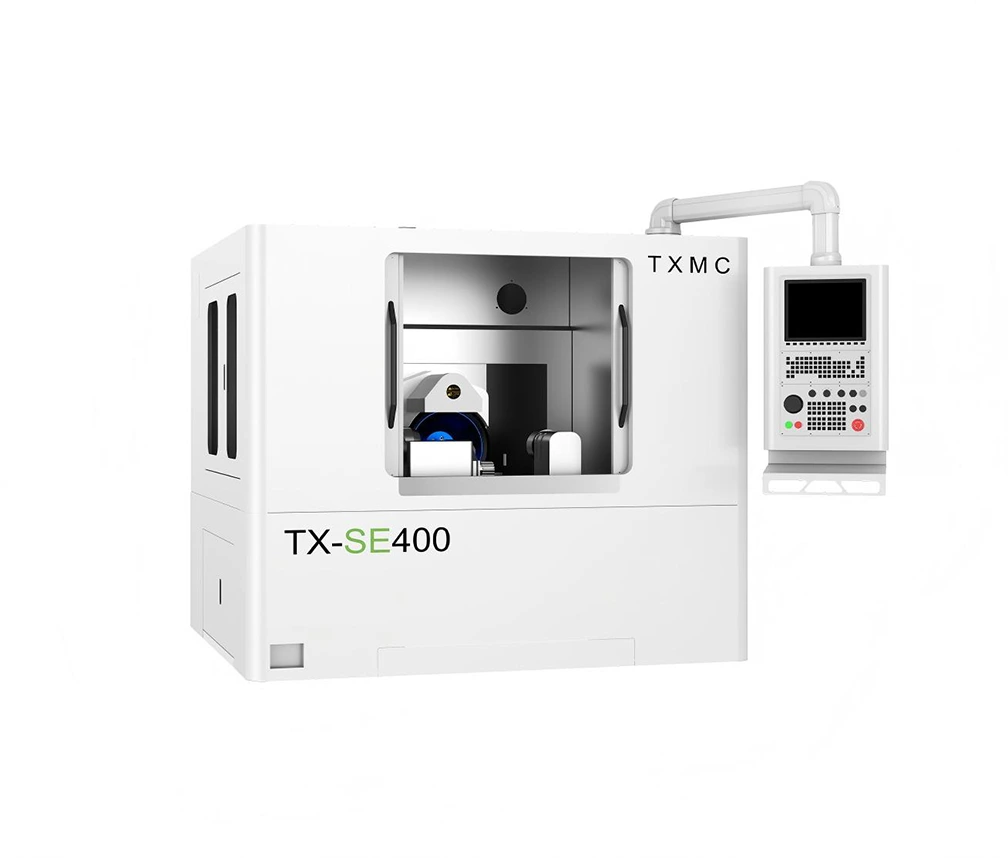

CNC Peripheral Inserts Grinding Machine

Ketahui lebih lanjut

Mesin Pengisar Sisipan Periferal CNC mempunyai konfigurasi yang sangat bermanfaat. Paksi X dan Y menggunakan panduan penggelek berketepatan tinggi HIWIN dengan motor linear Akribis, paksi B menggunakan motor pemacu terus DD dengan pembinaan yang dipatenkan, dan paksi C menggunakan meja putar gear cacing dengan pengekod sudut grid masa untuk mencapai ketepatan berulang 6 saat lengkok. Reka bentuk keseluruhan memberikan bunyi yang minimum, turun naik tork yang rendah, kekakuan yang sangat tinggi, dan operasi tanpa penyelenggaraan jangka panjang. Spindle elektrik tork tinggi segerak 5.5KW menggunakan pengurusan tork berterusan, memberikan kekakuan yang unggul, rintangan getaran dan jangka hayat, menghasilkan peningkatan daya pemotongan dan operasi yang lebih senyap. Ia dilengkapi dengan probe KEYENCE, yang membolehkannya mengukur dengan betul dimensi lilitan luar sisipan dan mengimbangi makro tengah, memastikan ketekalan dalam bulatan tertera dan dimensi sudut kelegaan.
